Fungsi Mesin 3R (Recovery-Recycle-Recharge) pada Servis AC Mobil

Daftar Isi

Fungsi Mesin 3R Recovery-Recycle-Recharge

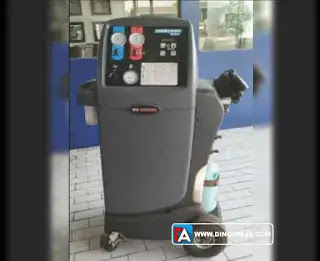

Mesin 3R adalah mesin yang digunakan untuk melakukan proses recovery, recycling dan recharging pada mesin pendingin. Maka disebutlah dengan istilah dengan sebutan mesin 3R. Mesin 3R dapat melakukan tiga fungsi tersebut secara bersamaan dalam satu waktu. Hal ini akan sangan membantu dalam proses perawatan atau perbaikan mesin pendingin.

Mesin 3R banyak dipakai pada maintenance AC mobil. Dengan aat ini maka proses servis AC mobil menjadi lebih singkat dan hemat. Lalu apa fungsi mesin 3R recovery, recycling dan recharging itu? Simak penjelasannya dibawah ini.

Fungsi Recovery pada Mesin 3R

Mesin 3R dapat melakukan proses recovery bahan pendingin. Recovery pada mesin pendingin yaitu proses menampung refrigerant yang ada pada sistem pendingin. Penampungan ini dilakukan karena sistem akan melakukan perawatan atau perbaikan.

Jika tidak ada mesin 3R, biasanya bengkel servis akan membuang refrigerant itu ke udara bebas. Hal ini sangat tidak dianjurkan, karena dapat merusak lingkungan. Refrigeran yang dibuang bebas ke udara dapat mengakibatkan penipisan lapisan ozon, karena refrigerant mengandung gas Clorin (CFC).

Dengan mesin 3R maka refrigerant dapat ditampung sementara untuk kemudian digunakan lagi. Selain irit, maka akan lebih ramah lingkungan.

Proses Recycle dengan mesin 3R

Proses kedua yang dapat dilakukan oleh mesin 3R adalah recycling. Recycling yaitu proses mendaur ulang refrigerant yang sudah ditampung tadi. Refrigeran yang telah dipakai beberapa lamanya pada mesin pendingin dapat menjadi kotor.

Refrigeran dapat tercampur dengan udara, uap air, atau bahkan kotoran. Kontaminan ini dapat berasal dari luar sistem atau dari dalam sistem pendingin.

Mesin 3R dapat melakukan daur ulang dengan menyaring kontaminan tersebut. Baru nanti refrigerant yang sudah didaur ulang dapat digunakan ke mesin pendingin lagi.

Recharge dengan Mesin 3R

Proses ketiga adalah recharging. Recharging adalah proses menambahkan refrigerant ke dalam mesin pendingin. Proses recharging dilakukan setelah recovery dan recycle refrigerant yang sudah ditampung dan didaur ulang tadi ke dalam sistem pendingin.

Itulah tadi penjelasan mengenai Fungsi mesin 3R di bidang AC, khususnya AC mobil. Semoga informasi ini dapat bermanfaat bagi anda yang menjumpai mesin 3R saat melakukan servis AC mobil.

Penggunaan Mesin 3R

Pengoperasian mesin 3R pada setiap tipe dan merek memang berbeda. Sebaiknya baca buku petunjuk pengoperasian yang dikeluarkan oleh produsen mesin 3R sebelum mengoperasikannya. Di bawah ini dijabarkan secara singkat cara pengoperasian mesin 3R.



Persiapan Mesin 3R

1. Siapkan mesin 3R dan peralatan pendukungnya.
2. Hubungkan listrik dari PLN ke mesin 3R
3. Siapkan unit AC untuk proses recovery.



Proses Recover Freon dengan mesin 3R

1. Hubungkan (high side dan low side) dari mesin 3R ke sitem AC mobil.
2. Pada panel kontrol, buka panel valve high side dan low side dan hidupkan mesin 3R.
3. Tunggu beberapa saat hingga freon pada AC mobil habis.
4. Tutup panel valve high side dan diamkan kurang lebih selama 5 menit
5. Setelah selesai, matikan mesin 3R



Proses Membuang Oli Kotor di Mesin 3R

1. Buka katup pembuangan oli.
2. Perhatikan apakah ada oli yang mengalir ke botol penampung oli.
3. Tunggu beberapa saat hingga oli tidak mengalir lagi.
4. Tutup katup buangan oli.
5. Catat jumlah oli pada botol penampungnya (ini penting untuk menambahkan oli kotor ke penampungan, lalu dibersihkan kembali botol.



Proses Vacuum dengan Mesin 3R

1. Cari menu vacuum pada panel kontrol.
2. Masih pada kontrol panel, buka panel valve high side dan low side.
3. Setting waktu kurang lebih 15 menit
4. Kemudian nyalakan mesin 3R.
5. Setelah proses vacuum selesai, maka mesin akan mati secara otomatis.
6. Tutup panel valve high side dan low side.
7. Diamkan selama ±5 menit, perhatikan tekanan pada pressure gauge low jika stabil (tetap pada angka nol), kondisi AC mobil tidak bocor. Jika tekanannya sistem naik, lakukan pemeriksaan (kemungkinan ada saluran yang bocor) dan perlu perbaikan.



Penambahan Oli Baru

1. Siapkan oli baru dengan tipe yang sama sebanyak oli yang terbuang saat proses recovery.
2. Isikan oli ke botol oli injector.
3. Pada panel kontrol, buka panel valve high side dan low side.
4. Hidupkan mesin dan tekan tombol oil injector hingga oli pada botol masuk semuanya ke sistem AC mobil.
5. Matikan mesin secepatnya jika oli sudah habis.



Proses Recharging

1. Pada kontrol panel, cari menu charge.
2. Tentukan jumlah refrigerant kesistem AC mobil.
3. Pada kontrol panel, buka panel valve high side dan low side.
4. Nyalakan mesin dan tunggu beberapa saat hingga seluruh refrigerant pada mesin 3R sudah kembali ke sistem AC.
5. Tutup panel valve high side dan low side.
6. Matikan mesin 3R.



Uji Coba Sistem AC Mobil

1. Hidupkan mesin kendaraan.
2. Hidupkan AC mobil pada kondisi maksimum.
3. Perhatikan pada pressure gauge low side dan high side, apakah tekanannya sesuai dengan standar atau tidak. Lakukan penyesuaian tekanan berdasarkan standar yang berlaku.
4. Diamkan beberapa saat.
5. Periksa temperatur blower evaporator apakah sudah dingin atau belum. Jika tidak, kemungkinan ada masalah pada sistem AC mobil. Lakukan pemeriksaan pada bagian lain.
6. Matikan mesin mobil, jika kondisi AC sudah dingin dan temperaturnya sesuai standar.



Proses Akhir

1. Lepaskan semua selang dari sistem AC mobil
2. Keluarkan refrigerant dari mesin 3R.
3. Matikan mesin.
4. Putuskan aliran listrik dari PLN yang menuju mesin 3R.
