6 Jenis Skun Kabel dan Cara Pemasangannya

Jenis Skun Kabel dan Cara Pemasangannya

Bidang kelistrikan tidak akan pernah terpisah dengan yang namanya kabel. Pada artikel sebelumnya telah tulis mengenai jensi-jenis sambungan kabel listrik. Dan pada artikel kali ini akan kami ulas mengenai jenis-jenis skun dan cara penggunaannya.

Aplikasi penggunaan skun kabel dapat diterapkan pada peralatan elektronik, peralatan listrik, instalasi listrik, distribusi listrik dan pembangkit listrik. Untuk menjamin keamanan dan kualitas penyaluran listrik pada peralatan atau instalasi listrik, maka perlu menggunakan skun kabel.

Jenis Jenis Skun Kabel


Pengertian Skun Kabel

Skun kabel sering juga disebut dengan skun (scun), sepatu kabel atau kabel lug (cable lug). Skun kabel adalah aksesoris kelistrikan yang berupa konektor kabel yang dipasang pada ujung kabel. Penggunaannya disesuaikan dengan kebutuhan penyambungan kabel.


Fungsi Skun Kabel

Fungsi skun kabel adalah untuk menyambungkan kabel ke sebuah terminal atau panel listrik. Sebenarnya bisa saja kabel listrik langsung disambungkan ke terminal atau panel listrik tanpa menggunakan skun. Namun untuk keperluan kekuatan dan kerapihan sambungan kabel, maka penggunaan skun kabel adalah sangat dianjurkan.


Jenis-Jenis Skun Kabel

Jenis atau tipe skun kabel yang biasa digunakan untuk keperluan penyambungan kabel listrik ada beberapa jenisnya. Dari jenis bahan pembuantnya skun kabel ada beberapa jenis. Dilihat dari bentuknya, skun kabel juga memiliki beberapa macam variasi.

Jenis Skun Berdasarkan Bahannya

Berikut ini adalah beberapa jenis type skun kabel berdasarkan bahan pembuatnya:

1.       Skun Tembaga (Cu)

Skun kabel dengan bahan tembaga merupakan jenis skun dengan bahan terbaik. Kita ketahui bahwa tembaga merupakan konduktor listrik yang sangat baik. Dengan konduktifitas yang tinggi, maka tembaga mempunyai daya hantar listrik yang sangat baik.

jenis skun kabel tembaga

Dari segi harga, tentu saja harganya lebih mahal daripada skun berbahan aluminium. Penggunaanya untuk kabel: A3CS, A3C, NYY, NYA, BC, BCC, Coaxial, dan jenis kabel lainnya

Ukuran Skun Tembaga

Untuk skun kabel/kabel lug CU memiliki banyak sekali ukuran dari ukuran terkecil 16mm hingga skun terbesar 630mm.

  • Skun CU Ukuran 16mm
  • Skun CU Ukuran 25mm
  • Skun CU Ukuran 35mm
  • Skun CU Ukuran 70mm
  • Skun CU Ukuran 95mm
  • Skun CU Ukuran 120mm
  • Kabel Lug Tembaga Ukuran 150mm
  • Kabel Lug Tembaga Ukuran 185mm
  • Kabel Lug Tembaga Ukuran 240mm
  • Kabel Lug Tembaga Ukuran 300mm
  • Kabel Lug Tembaga Ukuran 400mm
  • Kabel Lug Tembaga Ukuran 500mm
  • Kabel Lug Tembaga Ukuran 630mm



2.       Skun Aluminium (Al)

Skun kabel dengan bahan aluminium kualitasnya berada di bawah skun tembaga. Harganya juga lebih murah dibandingkan dengan skun tembaga dan bimetal. Namun bahan aluminium memiliki keunggulan tahan terhadap korosi. Dapat digunakan untuk kabel: Bare Copper (BC), A3C, A3CS, NYY, NYA, dan kabel lainnya.

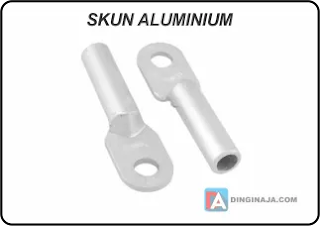

jenis skun kabel aluminium

Ukuran skun kabel aluminium

  • Skun Aluminium Ukuran 16mm
  • Skun Aluminium Ukuran 25mm
  • Skun Aluminium Ukuran 35mm
  • Skun Aluminium Ukuran 50mm
  • Skun Aluminium Ukuran 70mm
  • Skun Aluminium Ukuran 95mm
  • Skun Aluminium Ukuran 120mm
  • Skun Aluminium Ukuran 150mm
  • Skun Aluminium Ukuran 185mm
  • Skun Aluminium Ukuran 240mm
  • Skun Aluminium Ukuran 300mm
  • Skun Aluminium Ukuran 400mm
  • Skun Aluminium Ukuran 500mm
  • Skun Aluminium Ukuran 630mm



3.       Skun Bimetal (Al-Cu)

Skun kabel/kabel lug bimetal memiliki kelebihan tahan terhadap korosi serta mempunyai konduktifitas atau daya hantar listrik yang sangat baik. Skun kabel bimetal digunakan untuk kabel: NYY,NYA, Koaksial, A3C, A3CS, BC dan beberapa lainnya.

jenis skun kabel bimetal

Ukuran kabel lug bimetal:

  • Skun Bimetal Ukuran 16mm
  • Skun Bimetal Ukuran 25mm
  • Skun Bimetal Ukuran 35mm
  • Skun Bimetal Ukuran 50mm
  • Skun Bimetal Ukuran 70mm
  • Skun Bimetal Ukuran 95mm
  • Skun Bimetal Ukuran 120mm
  • Kabel Lug Bimetal Ukuran 150mm
  • Kabel Lug Bimetal Ukuran 185mm
  • Kabel Lug Bimetal Ukuran 240mm
  • Kabel Lug Bimetal Ukuran 300mm
  • Kabel Lug Bimetal Ukuran 400mm
  • Kabel Lug Bimetal Ukuran 500mm
  • Kabel Lug Bimetal Ukuran 630mm



Jenis Skun Berdasarkan Bentuk Kepalanya

1.       Skun Y (Skun garpu)

jenis skun kabel Y garpu

Bentuk cable scun ini berbentuk seperti huruf Y. Cara pemasangannya dengan memasukkan ke skrup yang ada pada terminal atau instalasi listrik, kemudian dikencangkan.


2.       Skun O (Skun ring)

jenis skun kabel O ring

Skun kabel ini berbentuk bulat seperti huruf O. Cara pemasangannya dengan memasukkan baut/sekrup ke dalam lubang skun, dan dikencangkan.


3.       Skun Gepeng

jenis skun kabel gepeng

Skun kabel tipe gepeng berbentuk plat gepeng. Terdiri dari sepasang skun, yaitu female dan male.


4.       Skun Peluru

jenis skun kabel peluru

Jenis skun ini berbentuk menyerupai peluru. Sepasang skun ini terdiri dari skun peluru (male) dan skun tusuk (female).


5.       Skun Tusuk

jenis skun kabel tusuk

Skun kabel ini berbentuk batang, dan berpasangan dengan skun ferrule.

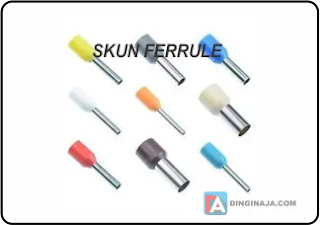

6.       Skun Ferrule

jenis skun kabel ferrulle


Skun tipe ini memiliki bentuk seperti tabung. Merupakan pasangan dari skun tusuk. Pemasangannya dengan menusukkan ke skun tusuk atau ke lubang terminal (konektor).



Tang Skun, Alat Pemasang Skun Kabel

Pada jenis kun tertentu, seperti skun Y, skun O, dan sebagainya diperlukan sebuah alat khusus. Dengan alat ini pekerjaan pemasangan skun kabel menjadi lebih mudah dan presisi. Alat bantu untuk memasang skun pada kabel dapat menggunakan tang skun.

1.       Tang Skun (Crimping Tool)

Tang Skun atau crimping tool, merupakan tang khusus yang digunakan untuk memasang skun pada ujung kabel. Cara menggunakan tang skun yaitu dengan cara mempress skun pada bagian gigi, sesuai dengan diameter skunnya.

tang skun kabel


Para teknisi listrik tegangan rendah banyak menggunakan alat tersebut untuk pekerjaan memasang skun pada kabel yang dihubungkan ke komponen-komponen listrik.



2.       Tang Press Skun Hidrolik

Tang press skun hidrolik merupakan alat yang berfungsi untuk pekerjaan pemasangan skun yang berukuran besar dengan menggunakan prinsip hidrolik. Tang skun hidrolik mampu mempress skun yang dipasangkan pada kabel yang berpenampang besar.

tang press skun hidrolik

Alat ini banyak dipakai oleh para teknisi instalasi listrik jaringan tegangan rendah (JTR) dan jaringan tegangan menengah (JTM). Tang press skun hidrolik biasa digunakan untuk memasang skun pada kabel jaringa listrik. Tang press skun hidrolik memiliki anak kunci press dengan ukuran yang berbeda-beda yang dapat disesuaikan dengan diameter kabel listrik.

Baca Juga: Jenis-Jenis Tang Pengupas Kabel


Cara Pemasangan Skun Kabel (Kabel Lug) pada Panel Listrik

Contoh menggunakan kabel dan skun ukuran 50mm, dengan memakai alat skun biasa.

  1. Siapkan kabel ukuran 50mm yang ingin dihubungkan ke terminal
  2. Kupas ujung kabel sesuai dengan lubang skun.
  3. Masukan ujung kabel yang telah dikupas kedalam skun tembaga 50mm (pastikan ukuran skun dan kabel sudah pas)
  4. Jika sudah masuk, kencangkan sambungan skun dengan cara dipress menggunakan tang skun atau tools press lain, hingga kabel menempel dengan kencang.
  5. Pasang skun yang sudah terkoneksi dengan kabel ke dalam kompenen listrik, misal kedalam panel listrik
  6. Pastikan skun terpasang sesuai RSTN. Selain itu jangan lupa memasang selongsong kondom skun sesuai warna dari fungsi skun
  7. Pastikan pemasangan skunk e terminal atau panel sudah benar-benar kencang

Demikianlah ulasan singkat mengenai jenis-jenis skun kabel, dan cara pemasangan skun kabel. Semoga artikel ini bermanfaat untuk anda.
